ZT96型胶砂试体成型振实台

使用说明书
一、用途
  胶砂试体成型振实台是用于按IS0679:1989水泥强度试验方法测定
  水泥胶砂强度的专用设备,其结构和性能符合JC/T682--1997的要求。
二、主要参数
  1、振幅:15mm±0.3mm 。
  2、振动频率:60次/60S±1S,
  3、工作台盘总质量(包括臂杆):13.75kg±0.25kg。
  4、臂杆长:800nnn±imm两根臂杆及十字拉肋的总质量2 25kg±0.25kg。
  5、配合用的试模质量为:6 .0kr---6. 5kg,底长×宽:245mm×165mm。
  6、电源:220V、50Hz、电路图附后。
  7、体积:1040×300×460(mm)。
  8、重量:32. 5kg。
三、结构

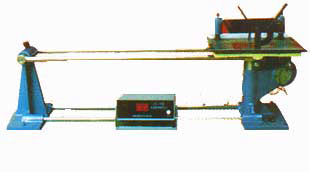

  胶砂试体成型振实台由底座、臂杆、工作台盘、突头、同步电机和模套等组成,工作台盘上有锁紧试模装置,各部分位置如示意图。


结构示意图
  1卡具 2模套 3突头 4随动轴 5凸轮 6止动器 7直流电目
  8前机座 9臂杆 10转轴 lt后机座 12控制器
四、安装
  l、拆箱后将主机和控制箱清扫干净。

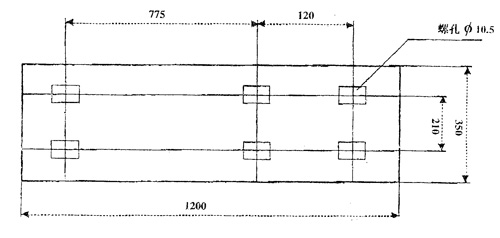

  2、主机应安装在高度约400mm容积0.25立方米,容重约2500公斤/平方米的混凝土基座上,并用地脚螺栓固定,在振实台与基座接触处铺上一层胶砂以使其达到完全接触。
  3、安装后工作台盘与臂杆应成水平状态,在调整水平时应将突头的护套取下,使突头与止动器完全接触。
  4、如果周围有其它振源时,应在混凝土基座与地面之问垫上一层5mm厚的胶皮。
  5、当基座混凝土硬化后(一般为7天),拧紧地脚螺栓,并注意继续保持水平状态。
  6、注意:在整个安装过程中,不能把臂杆直立起来,以免出现危险。
五、试机和注意事项
  试机前的准备
  a、将突头的护套取下,检查工作台盘下面的计数用插片,该片应在振动时自由地插入两个红外线计数管的中间,不能碰擦两边的红外线计数器.
  b、连接控制器与主机之间的电缆。
  2、试 机
  a、抬起工作台盘,使凸轮转动,不触及随动轮。
  b、按下控制器的启动开关,检查凸轮转动方向是否正确,若无问题,放下工作台盘,工作台盘开始上下跳动。
  c、每振动60次后,自动停机,控制器显示屏显示振动次数。
  d、参数检查
  用标准块检查振幅。将15.0mm的标准块放在突头和止动器之间时,凸轮能自由转动,不触及随动轮;将14.7mm的标准块放在突头和止动器之间时,凸轮转动会碰到随动轮,即为合格。
  用秒表检查振动60次所需的时间。
  3、注意事项
  计数用的红外线光电管在运输过程中有叫会被损坏,故在验收时应十分注意保护.
六、设备保养
  注意保持仪器的整洁,每次使用后应及时清理水泥砂浆,擦试干净。控制器要注意防尘防潮。
七、本机出厂时的配件
  主机一件
  程控器一只
  标准块两块
  说明书一本

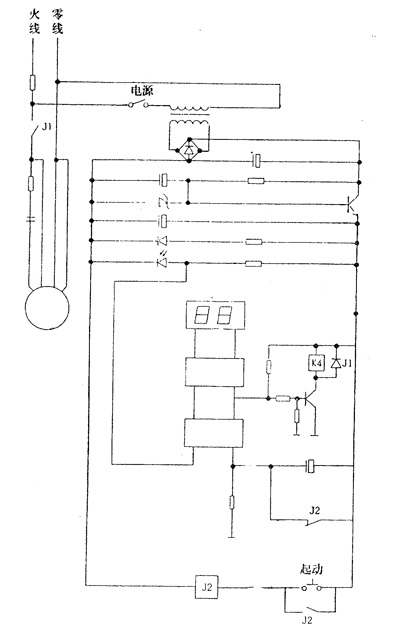

水泥胶砂振实台电器原理图
